O BIM Clash Detection é um processo automatizado que identifica conflitos geométricos entre elementos de diferentes disciplinas, como arquitetura, estrutura e MEP, diretamente no modelo 3D. Dessa forma, elimina-se o retrabalho caro e recorrente na fase de obra.
Na prática, cada interferência identificada ainda na etapa de projeto custa apenas minutos para corrigir. Por outro lado, quando o mesmo problema é descoberto durante a execução, ele pode gerar milhares de reais em custos adicionais, além de dias de paralisação. Além disso, estatísticas indicam que entre 60% e 80% dos problemas de compatibilização surgem justamente de conflitos não detectados no processo tradicional de projeto.
Assim, neste guia completo, será demonstrado como implementar o Clash Detection profissionalmente no Navisworks, quais são os principais tipos de interferência, como funciona o processo de resolução e, principalmente, qual é a economia comprovada gerada.
O Que É Clash Detection? Definição Técnica
O Clash Detection é uma ferramenta automatizada do BIM que compara a geometria 3D de múltiplas disciplinas e identifica, de forma sistemática, sobreposições físicas ou violações de espaçamento mínimo entre elementos.
Diferentemente da revisão manual tradicional — que depende da sobreposição visual de plantas em AutoCAD — o Clash Detection analisa milhões de pontos 3D simultaneamente, em poucos segundos. Consequentemente, o processo deixa de depender apenas da experiência visual do projetista, uma vez que o software garante cobertura integral do modelo.
Tipos de Clash (Interferência)
- Hard Clash: Sobreposição física real, como um tubo atravessando uma viga.
- Soft Clash: Violação de espaço mínimo, por exemplo, um tubo a 2 cm da viga quando a regra exige 5 cm.
- Workflow Clash: Conflito de sequência construtiva, como alvenaria prevista antes da estrutura.
- Tolerance Clash: Desvio dimensional fora da tolerância permitida, mesmo que pequeno.

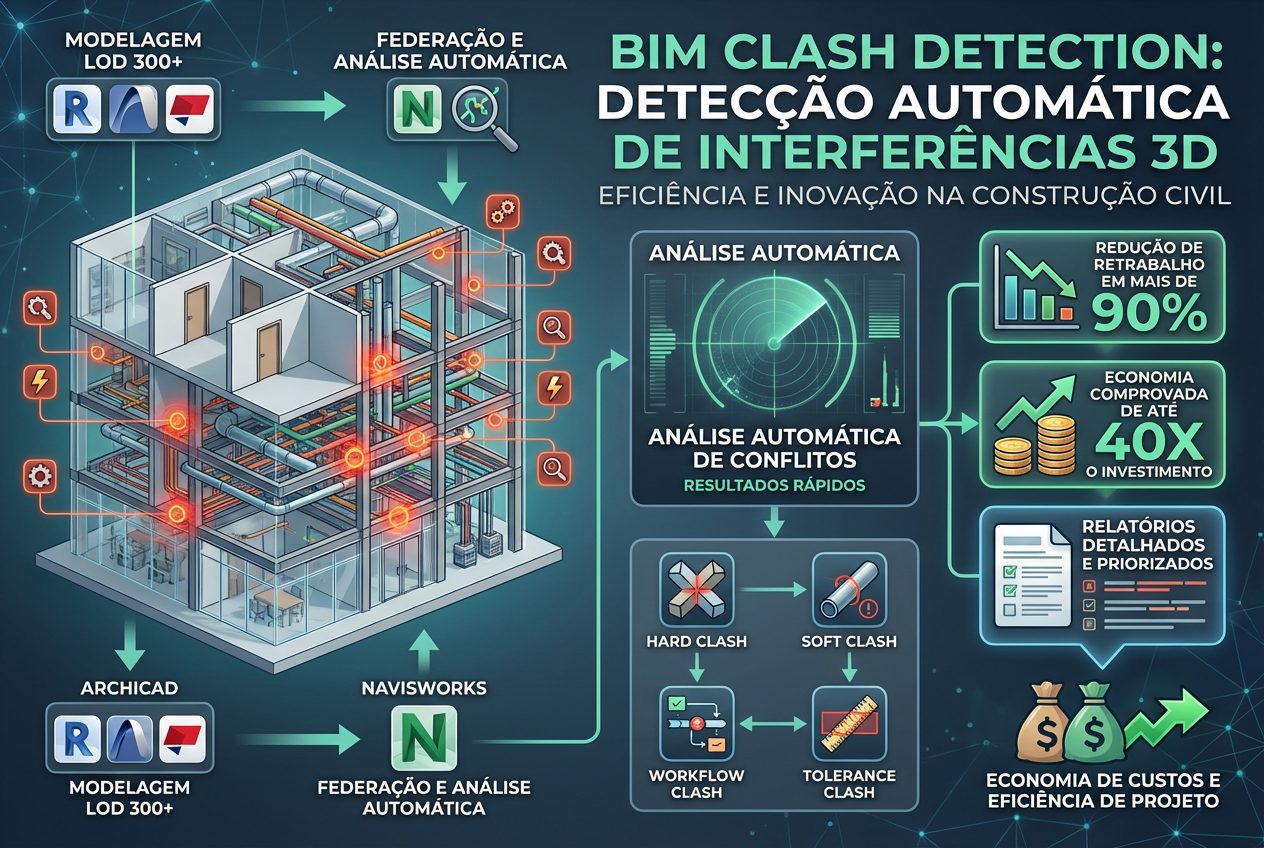

Fluxo de Trabalho: 5 Disciplinas → Navisworks → Relatórios
Etapa 1: Modelagem LOD 300+ por Disciplina
Inicialmente, cada disciplina deve modelar com precisão construtiva, adotando LOD 300 ou superior:
| Disciplina | Software | Elementos Críticos |
|---|---|---|
| Arquitetura | Revit | Paredes, portas, lajes, forros |
| Estrutura | Revit | Pilares, vigas, lajes estruturais |
| Hidráulica | Revit MEP | Tubos PVC, esgoto, caixas |
| Elétrica | Revit MEP | Eletrodutos, bandejas, quadros |
| Ar-condicionado | Revit MEP | Dutos, grelhas, FCUs |
Nesse contexto, o requisito essencial é a geometria precisa, com erro máximo inferior a 1 cm.
Etapa 2: Federação de Modelos no Navisworks
Em seguida, todos os modelos são importados simultaneamente:
Navisworks Project (.nwf)
├── Arquitetura.rvt
├── Estrutura.rvt
├── Hidraulica.rvt
├── Eletrica.rvt
└── Ar-Condicionado.rvt
Nesse processo:
- Primeiramente, selecionam-se todos os arquivos
.rvt - Logo após, o Navisworks realiza a federação automática
- Por fim, verificam-se escala e origem coincidentes
Etapa 3: Configuração de Regras de Clash
Posteriormente, o Navisworks permite definir regras específicas por disciplina, garantindo maior controle.
Por exemplo:
Regra 1: Estrutura vs. Hidráulica
- Tolerância: 5 cm mínimo
- Tipo: Hard + Soft Clash
Regra 2: Elétrica vs. Ar-condicionado
- Tolerância: 3 cm mínimo
- Tipo: Hard Clash
Regra 3: Arquitetura vs. Todas
- Tolerância: 2 cm
- Exceções: portas e janelas podem sobrepor paredes
Etapa 4: Execução do Clash Detection
Após a configuração, executa-se o comando: Clash Detective → New Test → Run Test.
A partir disso, o processo ocorre de forma totalmente automática:
- Inicialmente, o software compara 100% dos elementos
- Em seguida, identifica todas as violações das regras
- Logo depois, gera relatórios com imagens 3D
- Por fim, classifica cada clash por severidade
Em média, o tempo de execução varia entre 5 e 30 minutos para edifícios de aproximadamente 10.000 m².
Etapa 5: Relatórios e Coordenação
Como resultado, cada clash gera um relatório detalhado:
CLASH #147 - CRÍTICO
Elemento 1: Viga V-045 (Estrutura)
Elemento 2: Tubo CVK-23 (Hidráulica)
Localização: Andar 5, Setor B
Sobreposição: 15 cm
Responsáveis: Estruturista + Hidráulico
Prazo de resolução: 48h
Tipos de Interferências Mais Comuns
1. Tubulações Hidráulicas vs. Vigas Estruturais (45%)
De modo geral, esse é o conflito mais recorrente, normalmente envolvendo tubos atravessando vigas principais.
Nesse caso, as soluções mais adotadas são:
- Elevar a tubulação em 20 cm
- Cortar a viga localmente (custo médio: R$ 5.000)
- Refazer completamente o traçado hidráulico
2. Eletrodutos vs. Dutos de Ar-condicionado (25%)
Em segundo lugar, surgem conflitos entre bandejas elétricas e dutos principais.
Assim, a solução mais comum é deslocar as bandejas verticais em cerca de 30 cm.
3. Portas e Janelas vs. Pilares (15%)
Nesse cenário, ocorre a invasão da área estrutural por esquadrias.
Portanto, a correção envolve o recuo da esquadria ou o ajuste da seção do pilar.
4. Forros vs. Instalações (10%)
Aqui, o conflito aparece quando o forro fica muito próximo das grelhas ou dutos.
Consequentemente, ajustes de nível tornam-se necessários.
5. Outros (5%)
Incluem-se escadas, elevadores, shafts e caixas técnicas.
Processo de Resolução: Reuniões 4D Semanais
Em complemento, realiza-se uma reunião semanal de coordenação, com duração média de 1 hora.
Agenda típica:
- Primeiramente, revisam-se os clashes já resolvidos
- Em seguida, apresentam-se os novos conflitos em 3D
- Logo após, definem-se responsáveis
- Depois, estabelecem-se prazos
- Por fim, agenda-se o próximo re-teste
Ciclo de Resolução
Semana 1: 147 clashes detectados
↓
Semana 2: 89 clashes restantes (40% resolvido)
↓
Semana 3: 23 clashes restantes (85% resolvido)
↓
Semana 4: 3 clashes menores (98% resolvido)
↓
APROVAÇÃO FINAL PARA OBRA
Na prática, são necessários de 3 a 4 ciclos para resolver entre 95% e 99% dos conflitos.
Conclusão
Em síntese, o Clash Detection transforma a compatibilização de um processo manual, falível e oneroso em um fluxo automatizado, confiável e altamente eficiente.
Portanto, empresas que adotam corretamente essa metodologia reduzem retrabalhos em mais de 90%, com investimento relativamente baixo. Assim, cada R$ 1 investido retorna entre R$ 30 e R$ 40 em economia comprovada, tornando o Clash Detection obrigatório em projetos de maior complexidade.
