Reformas Estruturais

Reformas Estruturais: Reforço, Ampliação e Modernização

As reformas estruturais são intervenções críticas que restauram a segurança, aumentam a capacidade de carga ou adaptam construções antigas a novos usos. Por isso, representam soluções essenciais quando estruturas existentes enfrentam problemas ou novas demandas. Além disso, executar uma reforma estrutural de forma inadequada pode comprometer seriamente a segurança dos ocupantes e, consequentemente, gerar custos exponencialmente maiores no futuro.

Neste contexto, este guia apresenta, de forma completa, os tipos de reformas estruturais, suas metodologias técnicas, as principais causas que as desencadeiam e, sobretudo, como planejar adequadamente cada intervenção.

O Que É Reforma Estrutural?

A reforma estrutural é o conjunto de intervenções técnicas executadas para restaurar, reforçar ou ampliar a capacidade de carga de elementos estruturais existentes. Diferentemente de simples reformas de acabamento, ela modifica ou melhora a estrutura fundamental do edifício.

De modo geral, uma reforma estrutural torna-se necessária quando a edificação apresenta patologias estruturais ou quando suas características precisam ser adaptadas a novas exigências. Consequentemente, exige projeto técnico detalhado, cálculos precisos e execução supervisionada por profissionais legalmente habilitados.

Objetivos principais da reforma estrutural:

  • Restaurar a capacidade de carga comprometida
  • Aumentar a resistência de elementos estruturais
  • Permitir ampliações com segurança
  • Adaptar edificações a novos usos
  • Prolongar a vida útil das construções
  • Modernizar estruturas antigas
  • Garantir conformidade com normas técnicas atuais
  • Proteger a saúde e a segurança dos ocupantes

Causas Principais de Reformas Estruturais

Diversas situações podem desencadear a necessidade de uma reforma estrutural. Entre as mais comuns, destacam-se:

1. Erros de Projeto ou Execução

Frequentemente, concreto mal dosado, armaduras insuficientes ou falhas de execução durante a construção original comprometem a estrutura. Além disso, projetos deficientes que não consideraram corretamente as cargas reais resultam em estruturas subdimensionadas. Assim, com o passar dos anos, os problemas tornam-se evidentes.

2. Mudanças no Uso da Edificação

Quando ocorre mudança de uso — por exemplo, de residencial para comercial — as cargas atuantes aumentam significativamente. Consequentemente, estruturas originalmente dimensionadas para residências podem se tornar insuficientes. Por outro lado, em alguns casos, a redução de cargas permite intervenções mais simples.

3. Adição de Novos Pavimentos (Ampliação)

A ampliação vertical é uma das causas mais recorrentes de reforma estrutural. Isso ocorre porque a adição de pavimentos eleva drasticamente as cargas nas fundações e nos elementos inferiores. Portanto, pilares, vigas e fundações frequentemente precisam ser reforçados.

4. Deterioração pelo Tempo e Agentes Externos

Infiltrações, ao longo do tempo, causam corrosão das armaduras, reduzindo a capacidade resistente. De fato, essa deterioração é progressiva e, muitas vezes, invisível inicialmente. Além disso, incêndios, impactos estruturais e ambientes agressivos — como regiões litorâneas — aceleram o processo de degradação.

5. Recalques Diferenciais de Fundação

Quando o solo sofre movimentações diferenciais, surgem fissuras estruturais e desalinhamentos. Como consequência, pilares podem perder o prumo, comprometendo seriamente a segurança global da edificação.

6. Sobrecarga Não Prevista em Projeto

Sempre que equipamentos pesados são instalados ou materiais são estocados sem análise estrutural prévia, a edificação pode operar acima de sua capacidade. Assim, o risco estrutural aumenta significativamente.

Diferença Entre Recuperação e Reforço Estrutural

É fundamental compreender essa distinção técnica:

Recuperação Estrutural

A recuperação tem como objetivo restaurar a capacidade original comprometida por deterioração.

  • Objetivo: retornar ao desempenho original de projeto
  • Causa: danos, corrosão ou degradação
  • Resultado: estrutura volta a operar conforme projetado

Exemplo: pilar com armadura corroída e seção reduzida.

Reforço Estrutural

O reforço estrutural, por sua vez, busca aumentar a capacidade além do projeto original.

  • Objetivo: suportar cargas superiores às previstas
  • Causa: ampliação ou mudança de uso
  • Resultado: estrutura mais resistente que a original

Exemplo: reforço para adição de novos pavimentos.

Na prática, a maioria das reformas estruturais combina recuperação e reforço simultaneamente.

Principais Técnicas de Reforço Estrutural

1. Aumento de Seção (Encamisamento com Concreto)

O encamisamento é a técnica mais tradicional e amplamente utilizada no Brasil. Basicamente, consiste na adição de concreto e novas armaduras ao redor do elemento existente.

Vantagens:

  • Aumenta significativamente a resistência
  • Método consagrado e confiável
  • Proporciona maior rigidez estrutural
  • Alta compatibilidade com estruturas existentes

Desvantagens:

  • Aumenta o peso próprio da estrutura
  • Execução mais lenta
  • Pode exigir demolições parciais
  • Requer conectores adequadamente dimensionados

Aplicação típica: pilares, vigas e lajes.

2. Reforço com Fibra de Carbono

Essa técnica utiliza mantas de alta resistência coladas ao elemento estrutural. Dessa forma, obtém-se ganho de resistência sem aumento significativo de peso.

3. Reforço com Chapas de Aço

Chapas metálicas coladas e ancoradas ao concreto criam um sistema estrutural monolítico. Assim, o ganho de resistência é controlado com precisão.

4. Aumento ou Realocação de Armadura

A adição de novas barras, fixadas com chumbadores químicos, é indicada para reforços localizados. Nesse sentido, evita-se o aumento de seção.

5. Reforço com Argamassa Polimérica

Utilizada quando o concreto convencional não é adequado. Além disso, apresenta excelente aderência e desempenho mecânico.

Fases da Execução da Reforma Estrutural

Fase 1: Diagnóstico Técnico Detalhado

Inicialmente, realiza-se inspeção predial completa. A partir disso, identificam-se causas, extensão dos danos e capacidade estrutural existente.

Fase 2: Projeto de Reforço Estrutural

Em seguida, o engenheiro desenvolve o projeto com cálculos, métodos e sequenciamento executivo. Portanto, esse documento é a base de toda a intervenção.

Fase 3: Desocupação e Preparação

Antes da execução, é necessário desocupar áreas, proteger estruturas vizinhas e instalar escoramentos temporários.

Fase 4: Execução do Reforço

A execução segue rigorosamente o projeto. Especialmente em pilares, a execução em etapas é essencial para manter a segurança.

Fase 5: Monitoramento Pós-Execução

Após a conclusão, o monitoramento garante desempenho adequado, ausência de patologias e durabilidade do reforço.

Conclusão

A reforma estrutural não é uma simples manutenção, mas sim uma intervenção de alta complexidade técnica. Portanto, negligenciá-la quando necessária representa risco estrutural, legal e financeiro.

Em síntese, edificações que recebem reformas estruturais bem planejadas têm sua vida útil prolongada por décadas. Assim, investir corretamente nessa etapa crítica não é custo — é segurança, valorização e longevidade do patrimônio.

Leia Mais
Inspeção predial

Inspeção Predial: Diagnóstico e Manutenção de Edificações

A inspeção predial é uma avaliação técnica detalhada que, antes de tudo, tem como objetivo evitar colapsos estruturais, acidentes graves e custos elevados com reparos emergenciais. Por esse motivo, ela representa um investimento essencial em segurança, durabilidade e tranquilidade. Além disso, muitos problemas permanecem ocultos até atingirem estágios críticos.

Neste sentido, a inspeção predial consiste em uma avaliação sistemática do estado de conservação da edificação. Ou seja, analisa estruturas, sistemas e instalações, verificando segurança, funcionalidade e conformidade normativa. Diferentemente de uma vistoria simples, ela é realizada por profissionais habilitados e resulta em um laudo técnico detalhado.

Objetivos da Inspeção Predial

  • Primeiramente, avaliar o estado geral da edificação;
  • Em seguida, identificar patologias como infiltrações, fissuras e corrosão;
  • Além disso, verificar conformidade com normas técnicas;
  • Consequentemente, planejar manutenção preventiva;
  • Por fim, aumentar a vida útil e valorizar o patrimônio.

Norma Técnica – NBR 16747

A NBR 16747 estabelece critérios claros para inspeção predial. Portanto, toda inspeção profissional deve segui-la rigorosamente. Além disso, a norma se integra à NBR 5674 e à NBR 14037, garantindo coerência entre inspeção, manutenção e uso da edificação.

Quando Realizar a Inspeção

A periodicidade varia conforme idade e uso do imóvel. De modo geral, inspeções visuais são recomendadas a cada dois anos. Entretanto, edifícios com mais de 20 anos devem passar por inspeções anuais. Em situações críticas, a inspeção deve ser imediata.

Etapas da Inspeção Predial

Inicialmente, ocorre o levantamento documental.
Posteriormente, realiza-se a anamnese com síndicos e usuários.
Por fim, é feita a inspeção visual técnica com equipamentos específicos.
Assim, garante-se um diagnóstico confiável.

Patologias Mais Comuns

  • Principalmente, infiltrações e vazamentos;
  • Frequentemente, fissuras, trincas e rachaduras;
  • Além disso, descolamento de revestimentos;
  • Consequentemente, surgimento de umidade, mofo e problemas em esquadrias.

Níveis de Urgência

A norma classifica as recomendações em prioridade imediata, alta, média e baixa. Dessa forma, as intervenções são organizadas conforme o risco à segurança.

Manutenção Preventiva x Corretiva

A manutenção preventiva é planejada e periódica. Assim, reduz custos e aumenta a vida útil.
Já a corretiva ocorre após a falha. Por outro lado, apresenta custo elevado e maior risco.
Em resumo, prevenir é sempre mais econômico.

Conclusão

A inspeção predial não é um custo, mas sim um investimento estratégico. Portanto, negligenciá-la aumenta riscos técnicos e financeiros. Em contrapartida, edificações bem inspecionadas e mantidas podem durar até 50% mais.

Consequentemente, a adoção de um programa periódico de inspeção predial é essencial para segurança, economia e longevidade da edificação.

Leia Mais
Concreto

Concreto Usinado vs. Concreto no Canteiro: Qual Escolher?

A escolha entre concreto usinado e concreto produzido no canteiro influencia diretamente a qualidade, o custo, o prazo e a segurança estrutural da obra. Mais do que comparar preços unitários, essa decisão envolve desempenho mecânico, durabilidade e risco técnico ao longo da vida útil da estrutura. Por isso, o responsável técnico deve avaliar essa definição com critério e responsabilidade.

Ao longo deste guia, o texto apresenta as diferenças práticas e normativas entre as duas soluções, permitindo uma decisão consciente e tecnicamente segura.

O Que É Concreto Usinado?

O concreto usinado, também chamado de concreto dosado em central, nasce em usinas especializadas que operam com processos automatizados e controle rigoroso de qualidade. Nesse sistema, a usina dosa cimento, agregados, água e aditivos por massa, o que reduz variações e praticamente elimina erros humanos.

Após a mistura, os caminhões betoneira transportam o concreto até o canteiro, mantendo o material em rotação contínua. Dessa maneira, o concreto não inicia a pega antes da aplicação. Assim, a equipe recebe o material pronto para uso, conforme as especificações do projeto.

De forma geral, o processo começa com a definição do traço e do fck, segue com a dosagem automatizada, passa pela mistura em ambiente controlado e termina com a aplicação imediata na estrutura. Como resultado, a obra recebe um concreto homogêneo e previsível.

O Que É Concreto no Canteiro?

Em contrapartida, o concreto no canteiro surge diretamente no local da obra. Nesse modelo, a equipe assume total responsabilidade pelo traço, pela dosagem e pela mistura. Normalmente, os operários medem os materiais manualmente e realizam a mistura em betoneira convencional.

Além disso, a qualidade final depende fortemente da experiência da mão de obra, do controle da água e das condições ambientais. Por essa razão, a ausência de supervisão técnica aumenta significativamente o risco de variações entre betonadas.

Na prática, a equipe calcula o traço, armazena os materiais, mede cada componente, mistura o concreto, transporta internamente e aplica o material em seguida. Como o tempo de trabalhabilidade é limitado, qualquer atraso pode comprometer o desempenho final.

Diferenças Técnicas Fundamentais

Controle de Qualidade e Homogeneidade

No concreto usinado, a produção ocorre em ambiente industrial controlado, com dosagem precisa e padrão constante entre os lotes. Além disso, a usina realiza ensaios laboratoriais frequentes, o que garante rastreabilidade e atendimento às normas técnicas.

Por outro lado, no concreto preparado no canteiro, a dosagem manual aumenta a probabilidade de erro. Como consequência, surgem variações de proporção, inconsistência entre lotes e ausência de controle tecnológico formal. Na prática, isso reduz a previsibilidade estrutural da obra.

Resistência e Durabilidade

Quando a obra utiliza concreto usinado, o material atende com maior confiabilidade à resistência característica definida em projeto. Dessa forma, o concreto ganha resistência de maneira previsível, o que reduz a ocorrência de fissuras e patologias ao longo do tempo.

Em contraste, o concreto produzido no canteiro apresenta resistência final variável. Pequenos desvios na relação água cimento comprometem diretamente o fck. Por isso, a durabilidade da estrutura passa a depender fortemente da execução e da fiscalização adotada.

Prazo e Produtividade

Sob a ótica do cronograma, o concreto usinado permite concretagens rápidas e contínuas. Assim, a equipe reduz juntas frias e aumenta a produtividade diária. Como consequência direta, a desforma ocorre mais cedo.

Já no concreto de canteiro, o preparo consome mais tempo. Além disso, interrupções durante a mistura tornam-se frequentes, o que aumenta o risco de atrasos e prejudica a uniformidade dos elementos estruturais.

Comparação de Custos

Em termos de custo direto, o concreto usinado apresenta valor unitário superior. Entretanto, quando se analisam perdas, retrabalhos e durabilidade, o custo global se torna mais equilibrado, especialmente em volumes médios e grandes.

No concreto de canteiro, o custo inicial costuma ser menor. Ainda assim, desperdícios de material, maior consumo de mão de obra e correções futuras podem elevar o custo final da obra.

Vantagens e Limitações

O concreto usinado se destaca pela qualidade controlada, resistência garantida, execução rápida, menor desperdício e maior segurança estrutural. Em contrapartida, esse sistema exige logística eficiente, apresenta custo inicial mais alto e oferece menor flexibilidade para pequenos volumes.

Já o concreto no canteiro proporciona economia inicial e flexibilidade em volumes reduzidos. Contudo, esse método apresenta qualidade inconsistente, maior risco de erro, execução mais lenta e ausência de rastreabilidade.

Quando Escolher Cada Solução

O concreto usinado atende melhor obras com grandes volumes, estruturas principais, prazos apertados e exigência de controle tecnológico rigoroso. Por outro lado, o concreto no canteiro se adapta a obras pequenas, estruturas não críticas, regiões sem usina próxima e situações com orçamento extremamente limitado.

Normas Técnicas Aplicáveis

Ambas as soluções devem atender à NBR 12655, que define critérios de preparo, controle e aceitação do concreto. No caso do concreto usinado, a NBR 7212 complementa as exigências relacionadas à produção, transporte e entrega.

Independentemente da origem do concreto, o responsável técnico deve controlar a relação água cimento, moldar corpos de prova e garantir cura adequada.

Conclusão

Não existe solução única para todas as obras. A escolha correta depende do volume, da criticidade estrutural, do prazo, do orçamento e do nível de risco aceitável. Ainda assim, para a maioria das estruturas modernas, o concreto usinado entrega maior previsibilidade, segurança e desempenho ao longo do tempo.

Por outro lado, o concreto no canteiro continua viável em aplicações específicas, desde que a equipe execute o serviço com responsabilidade técnica. Uma decisão bem fundamentada nessa etapa reduz problemas futuros, aumenta a durabilidade da estrutura e protege o investimento da obra.

Leia Mais
Armação de concreto

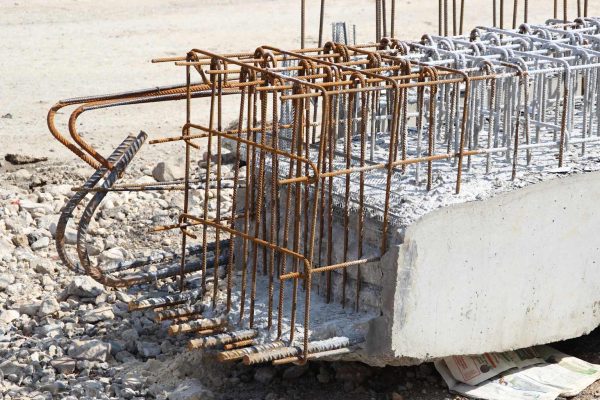

Armação de Concreto: Cálculo, Dimensionamento e Posicionamento

A armação de concreto é o elemento estrutural que permite ao concreto resistir à tração. Sem ela, a estrutura teria desempenho extremamente limitado. Por isso, compreender seus princípios é indispensável na engenharia estrutural. Além disso, o correto dimensionamento e posicionamento das barras garantem segurança, durabilidade e economia.

Ao longo deste conteúdo, são abordados os principais tipos de aço, critérios normativos, métodos de cálculo e boas práticas de execução.

O que é a Armação de Concreto

A armação, também chamada de ferragem, é composta por barras de aço posicionadas conforme o projeto estrutural. Enquanto isso, o concreto atua predominantemente à compressão. Dessa forma, surge o concreto armado, um sistema eficiente e confiável.

Como resultado, o aço absorve os esforços de tração e o concreto protege a armadura contra corrosão e fogo. Consequentemente, a estrutura torna-se mais resistente e durável.

Tipos de Aço para Armadura

No Brasil, os aços mais utilizados são CA-50 e CA-60. Entretanto, cada um possui aplicações específicas.

CA-50

É o mais empregado em estruturas moldadas in loco. Em geral, é usado em vigas, pilares, lajes e fundações. Possui resistência característica de 500 MPa e está disponível em grandes diâmetros.

CA-60

Já o CA-60 apresenta maior resistência mecânica. Por essa razão, é comum em estribos, treliças e pré-moldados, com diâmetros menores e alta aderência.

Critério de Escolha entre CA-50 e CA-60

A escolha depende do tipo estrutural. Por exemplo:

  • Estruturas robustas → CA-50
  • Elementos leves ou pré-moldados → CA-60

Assim, evita-se desperdício e garante-se desempenho adequado.

Cálculo Básico da Armadura

Primeiramente, calcula-se a metragem linear das barras longitudinais.
Em seguida, determina-se a quantidade e o perímetro dos estribos.
Depois disso, multiplica-se pelo número de elementos estruturais.
Por fim, converte-se a metragem total em barras comerciais de 12 m.

Dessa maneira, obtém-se a quantidade real de aço para compra e controle.

Espaçamento e Cobrimento

O espaçamento correto permite o adensamento do concreto. Além disso, evita fissuras e falhas de aderência.
Já o cobrimento protege a armadura contra corrosão. Conforme a NBR 6118, esse valor varia segundo a agressividade ambiental.

Posicionamento e Execução

Mesmo com cálculo correto, erros de montagem comprometem a estrutura. Por isso, é obrigatório o uso de espaçadores, amarração adequada e conferência antes da concretagem. Adicionalmente, toda a execução deve ser registrada.

Conclusão

A armação de concreto não é apenas ferro dentro do concreto. Na prática, trata-se de um sistema estrutural que exige cálculo, norma e execução rigorosa. Quando bem feita, garante segurança e vida útil elevada. Caso contrário, gera patologias graves e custos elevados.

Leia Mais
Fundações

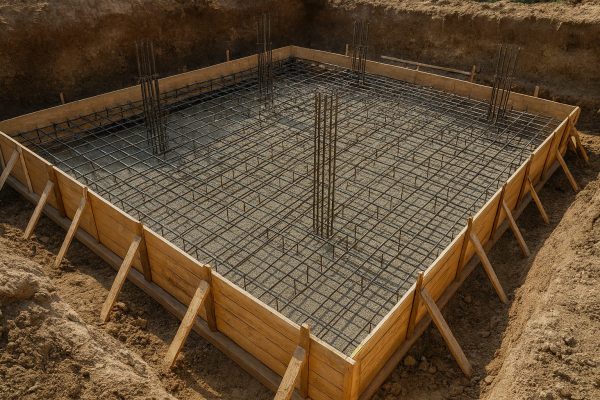

Fundações: Como Escolher o Sistema Ideal para Sua Obra

As fundações são a base de qualquer construção e, por isso, devem ser definidas com extremo cuidado. Uma escolha equivocada pode gerar recalques diferenciais, patologias estruturais e até colapso. Além disso, corrigir problemas de fundação costuma ser muito mais caro do que projetar corretamente desde o início. Por isso, investir em um sistema adequado é uma decisão estratégica para segurança e economia.

O Que São Fundações e Por Que São Tão Importantes?

Fundações são elementos responsáveis por transmitir todas as cargas da edificação ao solo. Para que funcionem bem, precisam considerar características geotécnicas, comportamento do terreno, nível do lençol freático e condições ambientais. Um projeto bem dimensionado garante estabilidade por décadas. Já uma fundação mal planejada pode comprometer toda a estrutura.

Principais Tipos de Fundações

As fundações são divididas em superficiais e profundas, e compreender essa classificação facilita a escolha correta.

1. Fundações Superficiais (Diretas)

Indicadas quando o solo raso apresenta boa capacidade de suporte.

Características:

  • Profundidade inferior a 3 m
  • Execução simples e rápida
  • Custo reduzido
  • Ideal para edificações leves e solos firmes

Tipos mais comuns:

Sapata Isolada

Sustenta cargas de um único pilar.
Vantagens: simples, rápida e econômica.
Desvantagens: exige área suficiente para dimensionamento adequado.

Sapata Corrida

Apoiada sob elementos lineares, como paredes estruturais.
Vantagens: excelente distribuição de cargas.
Desvantagens: maior volume de concreto que uma sapata isolada.

Bloco de Fundação

Feito com concreto simples, sem armadura.
Vantagens: baixo custo.
Desvantagens: restrito a cargas pequenas.

Radier

Laje que ocupa praticamente toda a área da construção.
Vantagens: uniformidade de recalques e menor número de escavações.
Desvantagens: elevado consumo de materiais.

2. Fundações Profundas (Indiretas)

Utilizadas quando o solo superficial é fraco e não suporta a edificação.

Características:

  • Profundidade geralmente superior a 6 m
  • Maior complexidade construtiva
  • Necessidade de equipamentos especializados
  • Indicação para cargas elevadas e terrenos problemáticos

Principais opções:

Estacas

Transmitem cargas por ponta ou atrito lateral.
Variam entre pré-moldadas, escavadas, Franki ou injetadas.
Cada tipo possui vantagens específicas, como controle de qualidade, menor vibração ou capacidade elevada.

Tubulões

Elementos escavados manualmente ou mecanicamente, podendo ter base alargada.
Vantagens: excelente capacidade de carga.
Desvantagens: custo maior e execução mais trabalhosa.

Caixões

Estruturas prismáticas concretadas na superfície e instaladas por escavação interna.
Vantagens: alta precisão.
Desvantagens: custo muito elevado e uso restrito.

Como Escolher a Fundação Adequada?

A decisão deve ser técnica e jamais baseada apenas em custo. Para isso, alguns critérios são essenciais.

1. Investigação Geotécnica (Sondagem)

É o ponto de partida. O solo pode variar significativamente em pequenas distâncias, e apenas uma sondagem detalhada revela sua real capacidade.

Recomendações da NBR 6484:

  • Até 200 m²: 2 furos
  • Entre 200 e 400 m²: 3 furos
  • Acima de 400 m²: 4 ou mais

2. Características do Solo

O engenheiro avalia tipo de solo, resistência, nível d’água, estratificação e compacidade. Esses fatores definem se a fundação pode ser superficial ou se deve ser profunda.

3. Cargas da Estrutura

Obras pesadas, edifícios altos e estruturas com grandes esforços horizontais tendem a exigir fundações profundas.

4. Lençol Freático

Água próxima à superfície pode inviabilizar fundações rasas, diminuir resistência do solo e dificultar a execução.

5. Análise Econômica

Nem sempre a solução mais robusta é a melhor. Muitas vezes, uma fundação rasa associada ao melhoramento do solo pode ser mais eficiente e econômica que estacas profundas.

6. Conformidade com a NBR 6122

A norma define critérios mínimos de segurança, dimensionamento e controle. Todo projeto deve segui-la rigorosamente.

Comparação Direta

AspectoFundações RasasFundações Profundas
Profundidade< 3 m> 6 m
ComplexidadeBaixaAlta
CustoMenorMaior
TempoRápidoLento
EquipamentosBásicosEspecializados
IndicaçãoSolos bons na superfícieSolos fracos
ReparosMais simplesDifíceis
DurabilidadeBoaExcelente

Etapas Recomendadas Para a Escolha Final

  1. Solicitar sondagem geotécnica.
  2. Encaminhar o laudo ao engenheiro estrutural.
  3. Pedir orçamentos para alternativas viáveis.
  4. Comparar custo, prazo e risco técnico.
  5. Registrar a decisão no projeto executivo.

Erros Comuns Que Devem Ser Evitados

  • Ignorar a sondagem.
  • Basear-se apenas em soluções usadas por vizinhos.
  • Superdimensionar sem necessidade.
  • Subdimensionar para economizar.
  • Desconsiderar lençol freático.
  • Deixar de acompanhar a execução.

Execução e Manutenção

Uma fundação só cumpre seu papel quando executada conforme projeto. Além disso, sinais como fissuras, portas desalinhadas ou piso desnivelado exigem inspeção imediata.

Conclusão

Escolher a fundação correta é um investimento que garante segurança, estabilidade e economia a longo prazo. Quando o solo é bem investigado, o projeto é executado corretamente e a obra segue normas técnicas, a edificação ganha vida útil prolongada e risco mínimo de patologias. Por isso, trate essa etapa como prioridade absoluta.

Leia Mais
o que é bim e como ele revoluciona a engenharia

O Que É BIM e Como Revoluciona a Engenharia

A construção civil está passando por uma transformação profunda. Na verdade, essa transformação é impulsionada por uma tecnologia que vai muito além de simples modelagem em 3D: o BIM (Building Information Modeling). Portanto, compreender o BIM não é mais apenas uma tendência – é, fundamentalmente, uma necessidade para profissionais que desejam permanecer competitivos no mercado.

Neste artigo, vamos explorar o que é BIM, seus benefícios revolucionários e como essa metodologia está transformando completamente a forma como engenheiros, arquitetos e construtores trabalham juntos.

O Que É BIM (Building Information Modeling)?

Antes de entrarmos em profundidades técnicas, é essencial definir o que realmente significa BIM. Em termos simples, BIM é um processo colaborativo baseado em modelos tridimensionais inteligentes que permite criar, gerenciar e compartilhar informações sobre um projeto de construção.

Diferentemente do desenho tradicional em 2D, o BIM não é apenas um desenho. De fato, trata-se de um banco de dados digital completo de toda a construção, contendo informações geométricas, materiais, cronogramas, custos e muito mais. Portanto, cada objeto no modelo BIM carrega consigo propriedades e dados que podem ser acessados e utilizados por diferentes profissionais.

O BIM funciona como uma “enciclopédia digital” do empreendimento. Especificamente, permite acessar informações detalhadas e precisas para facilitar a operação, manutenção e até demolição de cada elemento ao longo do ciclo de vida da construção.

Os Três Pilares Fundamentais do BIM

Para entender completamente como o BIM funciona, é importante conhecer seus três pilares principais. Portanto, vamos detalhá-los:

1. Modelagem Multi-informacional

A modelagem multi-informacional refere-se à inclusão de todos os tipos e formatos de informações possíveis para deixar o projeto o mais completo quanto puder. Além disso, isso significa que cada elemento do modelo contém não apenas dados geométricos, mas também especificações de materiais, cronogramas, custos e muito mais.

2. Interoperabilidade

A interoperabilidade é o que permite que softwares de diferentes fabricantes possam comunicar entre si usando uma linguagem comum. Dessa forma, engenheiros que trabalham com Revit podem compartilhar informações com profissionais usando ArchiCAD, através do formato IFC (Industry Foundation Classes).

3. Cadeia Produtiva Integrada

Cada elemento da cadeia produtiva repercute no elemento seguinte. Portanto, quando um arquiteto faz uma modificação no modelo, essa alteração se reflete automaticamente em todos os projetos relacionados – estrutural, elétrico, hidráulico e outros.

Como o BIM Funciona na Prática?

Compreender o funcionamento prático do BIM é fundamental. Portanto, vamos examinar como ele opera desde a concepção até a manutenção.

Criação Virtual da Obra

O primeiro passo é criar um modelo tridimensional digital da obra. Isso não é uma simples visualização em 3D – é um modelo inteligente onde cada elemento contém informações específicas. De fato, quando um pilar é colocado no modelo, ele já vem com as informações sobre seu diâmetro, resistência do concreto, quantidade de armadura e muito mais.

Colaboração em Tempo Real

Portanto, uma das maiores vantagens do BIM é a capacidade de múltiplos profissionais trabalharem no mesmo projeto simultaneamente. Especificamente, arquitetos, engenheiros estruturais, engenheiros elétricos e hidráulicos colaboram em um modelo compartilhado. Além disso, qualquer mudança feita por um profissional é imediatamente visível aos demais.

Detecção Automática de Conflitos

Um aspecto revolucionário do BIM é sua capacidade de identificar interferências antes da construção. Por exemplo, pode detectar que uma tubulação hidráulica está conflitando com uma viga estrutural. Consequentemente, esses problemas são resolvidos virtualmente, economizando tempo e dinheiro na obra.

Armazenamento Centralizado de Dados

Portanto, todas as informações do projeto – desenhos técnicos, cronogramas, orçamentos, documentação – ficam centralizadas em um único local. Assim sendo, não há risco de versões conflitantes ou dados perdidos.

As Dimensões do BIM: Além do 3D

Um conceito importante sobre BIM é entender suas múltiplas dimensões. Portanto, o BIM não é apenas 3D. De fato:

3D – Modelagem Geométrica: A base, fornecendo um modelo digital detalhado da obra.

4D – Gestão Temporal: Integra a gestão temporal do projeto, permitindo um planejamento eficaz dos trabalhos. Especificamente, permite visualizar a sequência da construção ao longo do tempo.

5D – Gestão Econômica: Adiciona a gestão econômica, permitindo o controle dos custos e a previsão dos investimentos. Portanto, reduz erros de orçamento e identifica oportunidades de economia.

6D – Sustentabilidade Energética: Está ligado à sustentabilidade energética, permitindo análises de eficiência energética da edificação.

7D – Gestão e Manutenção: Diz respeito ao facility management, armazenando todas as informações necessárias para a operação e manutenção do edifício ao longo de sua vida útil.

Os Maiores Benefícios do BIM na Engenharia

A adoção do BIM traz benefícios extraordinários para a engenharia. Portanto, vamos explorar os principais:

Redução Significativa de Custos

Talvez o benefício mais impactante seja a redução de custos. De fato, estudos mostram que o BIM reduz os custos totais da obra em uma média de 9,7%. Além disso, os gastos com insumos podem ser diminuídos em até 20%, devido à capacidade de racionalização do material.

Como isso acontece? Especificamente, o BIM permite:

  • Identificar o custo e a quantidade exata de materiais
  • Favorecer o cálculo preciso da mão de obra necessária
  • Evitar desperdícios através de planejamento mais eficaz
  • Reduzir retrabalho identificando problemas antes da construção

Planejamento Simplificado e Redução de Tempo

O BIM permite que você planeje com muito mais precisão. Portanto, estabelece as bases para uma execução mais suave do projeto. Ao fornecer um modelo digital detalhado, permite uma análise aprofundada antes mesmo que o solo seja perfurado.

De fato, a metodologia permite:

  • Antecipação de problemas potenciais
  • Simulação de diferentes cenários de construção
  • Alinhamento melhor aos cronogramas previstos
  • Redução significativa de atrasos e retrabalhos

Melhoria da Qualidade e Segurança

O BIM aumenta significativamente a qualidade e a segurança dos projetos de construção. Especificamente:

  • Fornece uma representação digital abrangente e detalhada do projeto
  • Permite um planejamento e análise minuciosos de todos os aspectos
  • Garante que todos os elementos do processo sejam otimizados
  • Ajuda a identificar e corrigir possíveis problemas no início da fase de projeto

Consequentemente, o padrão de construção é muito superior e a estrutura final é mais segura.

Melhor Comunicação entre Equipes

A comunicação é um dos maiores desafios na construção civil. Portanto, o BIM revoluciona isso ao criar um espaço centralizado de colaboração. Além disso, em vez de trabalhar de maneira compartimentada com trocas de e-mails e versões conflitantes, todos trabalham a partir de um modelo único, atualizado em tempo real.

Dessa forma:

  • Arquitetos visualizam imediatamente o impacto de suas soluções na estrutura
  • Engenheiros elétricos e hidráulicos detectam interferências antes da execução
  • Coordenadores obtêm dados confiáveis para estimativas de prazo e custo
  • Toda a equipe entende o projeto com clareza

Compatibilização de Projetos

Um dos maiores problemas tradicionais é a falta de compatibilização entre disciplinas. De fato, é comum encontrar conflitos entre estrutura e elétrica, ou hidráulica e estrutura. Portanto, o BIM resolve isso automaticamente.

Especificamente:

  • O modelo detecta automaticamente interferências geométricas
  • Facilita a integração eficaz de diferentes disciplinas
  • Reduz a probabilidade de erros e sobreposições
  • Permite ajustes ágeis durante a fase de projeto

Controle Aprimorado da Obra

Durante a construção, o BIM oferece controle muito superior. Portanto, permite visualizar o estado real do edifício e comparar com o planejado. Assim sendo:

  • Reduz imprevistos através do monitoramento em tempo real
  • Melhora a gestão dos recursos disponíveis
  • Permite identificar e corrigir problemas rapidamente
  • Mantém a obra dentro do cronograma e orçamento

O BIM e a Revolução da Indústria 4.0

A Construção 4.0 é inevitável. Portanto, é essencial entender como o BIM se encaixa nessa revolução.

A Indústria 4.0 é marcada pela Inteligência Artificial, Internet das Coisas (IoT) e análise de Big Data. Além disso, no setor da construção, o BIM é o protagonista dessa transformação. De fato, o BIM alia tecnologia, eficiência e lucro em um modelo totalmente novo.

BIM + IoT na Operação

Portanto, na fase de operações, o BIM junto com o IoT permite monitoramento do desempenho da edificação e monta um sistema muito mais eficaz de manutenção preventiva. Especificamente, sensores conectados ao modelo BIM fornecem dados em tempo real sobre a condição da estrutura.

BIM na Fabricação Digital

O BIM também revoluciona a fabricação digital. De fato, elementos pré-fabricados podem ser fabricados com precisão utilizando os dados do modelo BIM. Consequentemente, aumenta a qualidade e reduz os desperdícios.

Computação em Nuvem

Portanto, a computação em nuvem é outro elemento que já está integrado em softwares que dão suporte ao BIM, como o Revit. Dessa forma, equipes podem acessar o modelo de qualquer lugar, em tempo real.

Softwares BIM Principais

Existem vários softwares disponíveis para trabalhar com BIM. Portanto, vamos apresentar os principais:

Revit (Autodesk)

O Revit é compatível com 4D BIM e ajuda a planejar todos os aspectos de um projeto. Especificamente, pode ser usado por arquitetos, construtores, engenheiros, gerentes de projeto e muito mais. Além disso, apresenta grande compatibilidade com outros softwares Autodesk como Navisworks, Dynamo, BIM 360 e AutoCAD.

ArchiCAD (Graphisoft)

O ArchiCAD é o primeiro software BIM para arquitetos, criado em 1984. Portanto, oferece um conjunto de ferramentas para projeto e engenharia de edifícios. Especificamente, permite visualizar o projeto através de engenharia e design visual completo.

CYPECAD

O CYPECAD é um software versátil com capacidade de trabalhar com múltiplos sistemas estruturais. Além disso, é especialmente utilizado por engenheiros estruturais.

Interoperabilidade Entre Softwares

Um aspecto importante é que tanto Revit quanto ArchiCAD podem importar e exportar arquivos IFC. Portanto, mesmo que profissionais utilizem softwares diferentes, conseguem colaborar sem perder informações. Dessa forma, a interoperabilidade garante que o formato IFC seja o padrão comum de comunicação.

As Fases de um Processo BIM

Compreender as fases do BIM é fundamental. Portanto, vamos detalhar cada uma:

Fase de Projeto

Na fase de projeto, é criado o modelo tridimensional com as demais dimensões do BIM. Especificamente, uma fase de projeto que siga os critérios da metodologia BIM permite realizar digitalmente o edifício antes de sua construção física.

Portanto:

  • Analisa a sustentabilidade (6D)
  • Prevê com precisão os tempos (4D)
  • Prevê os custos (5D) de realização
  • Identifica possíveis conflitos

Fase de Construção

Durante a construção, o BIM permite visualizar o estado do edifício e compará-lo com a evolução esperada. Consequentemente, isso garante o controle dos diferentes elementos de um projeto. De fato, permite detectar quaisquer obstáculos, economizando tempos e custos.

Especificamente:

  • Reduz o erro humano
  • Identifica e corrige interferências antes da execução
  • Monitora o progresso em tempo real
  • Aloca recursos com eficiência

Fase de Operação e Manutenção

Por fim, a aplicação do BIM permite gerenciar o edifício ao longo de todo seu ciclo de vida. Dessa forma, as informações necessárias à gestão e manutenção (7D) são associadas ao modelo tridimensional.

Portanto:

  • Realiza manutenção preventiva eficaz
  • Monitora o desempenho através do IoT
  • Estende a vida útil da edificação
  • Reduz custos operacionais

Desafios na Implementação do BIM

Embora o BIM ofereça benefícios extraordinários, existem desafios na implementação. Portanto, é importante estar ciente deles:

Curva de Aprendizado

Inicialmente, o BIM requer treinamento significativo. De fato, profissionais acostumados com CAD 2D precisam aprender uma nova forma de trabalhar. Portanto, investimento em capacitação é essencial.

Investimento Inicial

Portanto, o custo inicial de implementação pode ser elevado. Além disso, é necessário adquirir licenças de software, hardware adequado e realizar treinamentos. Consequentemente, empresas pequenas podem achar isso desafiador inicialmente.

Padronização de Processos

Para que o BIM funcione efetivamente, é necessário padronizar os processos. De fato, toda a equipe deve seguir os mesmos protocolos e convenções. Portanto, isso requer disciplina organizacional.

Interoperabilidade Entre Diferentes Softwares

Embora a interoperabilidade via IFC exista, não é perfeita. Portanto, pode haver perda de informações ao transferir dados entre softwares diferentes. Especificamente, isso é um desafio que ainda está sendo refinado.

O Futuro do BIM

O BIM está apenas no início de sua transformação. Portanto, o futuro traz perspectivas interessantes:

Inteligência Artificial e Machine Learning: Portanto, sistemas AI podem otimizar automaticamente projetos, identificar padrões e sugerir melhorias.

Realidade Aumentada e Virtual: Dessa forma, profissionais podem visualizar projetos em 3D imersivo, facilitando decisões e comunicação.

Integração com IoT: Portanto, dados em tempo real de sensores podem ser integrados ao modelo BIM para operações mais eficientes.

Blockchain para Rastreabilidade: Especificamente, tecnologia blockchain pode garantir rastreabilidade e autenticidade de componentes.

BIM: A Urgência da Adoção

O setor de construção está atrasado em digitalização comparado a outras indústrias. De fato, entrar de vez na quarta revolução industrial é urgente. Portanto, empresas que não adotarem BIM ficarão para trás competitivamente.

A adoção estratégica do BIM não é um luxo – é uma necessidade. Especificamente, empresas que investem em capacitação e adoção estratégica conseguem melhorar significativamente a produtividade, qualidade e previsibilidade de seus projetos.

Conclusão: O BIM Como Alicerce do Futuro

O BIM não é apenas uma ferramenta ou software. De fato, trata-se de um processo colaborativo que revoluciona completamente como projetamos, construímos e operamos edificações. Portanto, sua importância vai muito além da modelagem 3D.

Compreender o BIM é compreender o futuro da engenharia. Assim sendo, profissionais que dominam essa metodologia estarão na vanguarda da indústria. Além disso, empresas que adotam BIM conseguem entregar projetos com maior precisão, economia e qualidade.

O BIM é, indubitavelmente, a base para a Construção 4.0 e o futuro da engenharia civil. Portanto, se você ainda não está trabalhando com BIM, é hora de fazer essa transformação. De fato, o futuro já chegou – e ele é colaborativo, digital e inteligente.

Leia Mais
Carregar Mais

Receba Uma Análise Técnica Gratuita

Cadastre-se para receber uma análise completa do seu projeto totalmente de graça
