Como Funciona um Projeto Estrutural do Início ao Fim: Guia Completo

Um projeto estrutural é muito mais do que desenhos em um papel ou na tela do computador. Na verdade, trata-se de um processo técnico complexo, metodicamente estruturado, que transforma uma ideia arquitetônica em uma estrutura segura, funcional e durável. Portanto, desde o primeiro encontro com o cliente até a entrega das pranchas finais, cada etapa desempenha um papel crucial na qualidade e segurança da obra.

Neste artigo, vamos acompanhar você através de cada fase do desenvolvimento de um projeto estrutural. Além disso, explicaremos o que acontece em cada etapa, quais são os objetivos, as ferramentas utilizadas e os entregáveis esperados.


O Que É Um Projeto Estrutural?

Antes de começarmos, é fundamental esclarecer o que caracteriza um projeto estrutural. Em termos simples, trata-se do conjunto de documentos, cálculos e desenhos que definem como uma estrutura será construída, garantindo que ela resista a todas as cargas e forças aplicadas durante sua vida útil.

Um projeto estrutural bem desenvolvido assegura, não apenas a segurança das pessoas que utilizarão a edificação, mas também a economia de recursos, a durabilidade e a conformidade com normas técnicas brasileiras. Além disso, ele funciona como ferramenta de comunicação entre engenheiros, arquitetos e construtores, deixando claro cada detalhe da execução. Por isso, sua importância é incontestável.


As Principais Etapas de Um Projeto Estrutural

O desenvolvimento de um projeto estrutural envolve uma sequência bem definida de etapas. Portanto, cada uma possui sua própria importância. Além disso, todas compartilham uma memória de cálculo que garante a consistência do processo. Desse modo, entender cada fase é essencial para compreender como um projeto ganha vida.


Etapa 1: Análise Preliminar e Coleta de Dados

Objetivo: Reunir todas as informações necessárias para o projeto.

Antes de qualquer cálculo ou esboço, o engenheiro estrutural precisa coletar uma série de informações essenciais. De fato, essa é a base de todo o trabalho futuro. Por isso, essa etapa exige muita atenção.

Documentação Necessária:

  • Projeto arquitetônico completo em escala
  • Laudo de sondagem do terreno (geotecnia)
  • Levantamento topográfico da área
  • Características das edificações vizinhas
  • Classificação da classe de agressividade ambiental
  • Especificação da resistência desejada do concreto
  • Análise de ações externas (vento, sismos, se aplicável)
  • Cargas permanentes e variáveis estimadas
  • Prazo desejado para início da obra

Esta é uma etapa crítica. Com efeito, erros ou omissões nessa fase podem comprometer todo o projeto subsequente. O engenheiro estrutural trabalha em conjunto com o cliente, o arquiteto e, se necessário, com o geotecnista. Assim sendo, garante-se que nenhuma informação seja negligenciada. Essa colaboração é vital para o sucesso do empreendimento.


Etapa 2: Concepção Estrutural

Objetivo: Definir o sistema estrutural e fazer o pré-dimensionamento.

Na concepção estrutural, o engenheiro toma decisões cruciais sobre como a estrutura será organizada. Portanto, essa etapa moldará todo o projeto futuro. Vale notar que qualquer erro aqui traz consequências para as próximas fases.

Definição do Sistema Estrutural

Inicialmente, o engenheiro define qual sistema estrutural será utilizado. As principais opções incluem:

  • Concreto Armado: O sistema mais comum no Brasil, versátil e econômico para a maioria das edificações
  • Estrutura Metálica: Ideal para grandes vãos e estruturas leves, como coberturas industriais
  • Alvenaria Estrutural: As paredes funcionam como elementos estruturais, reduzindo custos em edificações menores
  • Concreto Pré-moldado: Acelera a construção e reduz desperdícios
  • Steel Frame e Wood Frame: Sistemas industrializados para construção rápida

Em muitos casos, essa escolha é feita pelo cliente ou pelo arquiteto. No entanto, o engenheiro estrutural deve avaliar a viabilidade técnica e econômica. Portanto, essa avaliação é imprescindível para o sucesso do projeto.

Locação e Pré-dimensionamento dos Elementos

Após definir o sistema, o engenheiro realiza a locação preliminar dos elementos estruturais. Basicamente, ele distribui:

  • Pilares: Distribuição vertical dos elementos para criar uma malha estrutural eficiente
  • Vigas: Determinação das principais vigas que suportarão as lajes
  • Lajes: Definição do tipo de laje (maciça, nervurada, protendida, etc.)
  • Fundações: Tipo preliminar baseado no laudo de sondagem (superficial ou profunda)

O pré-dimensionamento consiste em estimar as dimensões desses elementos baseado em regras práticas e experiência. Por exemplo, a altura de uma viga contínua em concreto costuma ser aproximadamente 1/12 do seu vão. Esse dimensionamento preliminar serve para:

  • Estabelecer um orçamento inicial aproximado
  • Identificar eventuais inviabilidades técnicas
  • Criar a base para a próxima etapa

Documentação Gerada: Croqui da estrutura, localização dos elementos principais, pré-dimensionamento.


Etapa 3: Definição de Ações e Combinações

Objetivo: Identificar e quantificar todas as forças que atuarão sobre a estrutura.

Antes de partirmos para os cálculos, é necessário definir a que ações nossa estrutura será submetida. Justamente por isso, essa etapa é tão importante. Além disso, ela determina a segurança de toda a edificação.

A norma brasileira ABNT NBR 8681:2003 classifica essas ações em três categorias principais. Especificamente, cada categoria tem um comportamento diferente. Por conseguinte, devem ser tratadas de formas distintas.

Ações Permanentes

As ações permanentes são aquelas que atuam continuamente sobre a estrutura. Portanto, elas incluem:

  • Peso próprio da estrutura (concreto, aço)
  • Peso das paredes e alvenarias
  • Peso de equipamentos fixos
  • Pré-tensão (em estruturas protendidas)

Ações Variáveis

Por outro lado, essas ações variam com o tempo. De fato, são esperadas durante a vida útil da estrutura. Tipicamente, abrangem:

  • Cargas de ocupação (pessoas, móveis, equipamentos móveis)
  • Cargas de vento
  • Cargas de neve (em regiões aplicáveis)
  • Cargas térmicas

Ações Excepcionais

Além disso, as ações excepcionais são aquelas que ocorrem com frequência muito baixa. Embora raras, elas devem ser consideradas no projeto. Consequentemente, exemplos incluem:

  • Explosões
  • Impactos de veículos
  • Sismos (em regiões sísmicas)

Combinações de Ações

Depois de identificadas as ações, o engenheiro estabelece diferentes combinações de cargas para dimensionamento. Portanto, existem dois tipos principais. Especificamente:

  • Combinações para Estado Limite Último (ELU): Asseguram que a estrutura não entrará em colapso
  • Combinações para Estado Limite de Serviço (ELS): Garantem que a estrutura funcionará adequadamente durante o uso, sem deformações excessivas ou fissuras

Documentação Gerada: Relatório de ações, combinações de carregamento, memoriais de cálculo.


Etapa 4: Modelagem Estrutural

Objetivo: Representar a estrutura em um software de análise.

Com as informações das etapas anteriores em mãos, chegamos à modelagem estrutural. Este é o momento em que o engenheiro lança a estrutura em um software específico de engenharia. Literalmente, o projeto sai do papel e entra no computador.

Ferramentas Utilizadas

Os softwares mais utilizados no Brasil para essa etapa incluem:

  • TQS (CAD/TQS): O software mais utilizado nos grandes escritórios brasileiros. Oferece modelagem completa, análise estrutural e dimensionamento integrados. Portanto, aproximadamente 90 das 100 maiores empresas de projeto estrutural no Brasil utilizam TQS
  • CYPECAD: Software espanhol de grande utilização, com capacidade de trabalhar com múltiplos sistemas estruturais
  • Eberick: Software brasileiro com interface amigável e integração com BIM
  • SAP2000: Software de elementos finitos, muito utilizado em estruturas mais complexas
  • Revit: Software BIM que permite integração entre arquitetura e estrutura

Etapas da Modelagem

Durante a modelagem, o engenheiro realiza várias ações importantes:

  • Inserção da Geometria: Coordenadas de pilares, comprimentos de vigas, áreas de lajes
  • Definição de Materiais: Resistência do concreto, tipo de aço de reforço
  • Aplicação de Cargas: Inserção das ações e suas combinações na estrutura
  • Definição de Condições de Contorno: Como a estrutura está apoiada, onde estão as fundações

Documentação Gerada: Modelo tridimensional da estrutura no software, visualizações preliminares.


Etapa 5: Análise Estrutural

Objetivo: Determinar os esforços internos em cada elemento.

Depois de modelada a estrutura, o software processa a análise estrutural. Este é um passo fundamental. De fato, ele determina todos os esforços internos que cada elemento estrutural sofrerá. Por isso, sua precisão é vital.

O Que Acontece Nesta Etapa?

O software utiliza métodos matemáticos avançados para calcular diversos parâmetros essenciais:

  • Momentos fletores: Esforços que tendem a flexionar vigas e lajes
  • Esforços cortantes: Forças que tentam cortar a seção do elemento
  • Esforços normais: Compressão ou tração ao longo do elemento
  • Deslocamentos e deformações: Quanto a estrutura se move sob as cargas
  • Fissuras e fissuração: Análise de possíveis aberturas de fissuras no concreto

Métodos de Análise Disponíveis

Existem diferentes métodos de análise que podem ser utilizados. Portanto, cada um tem suas particularidades:

  • Pórtico Espacial: Análise tridimensional que considera a interação entre todos os elementos (pilares, vigas, lajes)
  • Grelha: Análise simplificada para estruturas onde os elementos estão em um plano
  • Elementos Finitos: Método mais refinado, dividindo a estrutura em milhares de pequenos elementos para análise precisa

Validação dos Resultados

Antes de prosseguir, o engenheiro valida os resultados meticulosamente. Nessa fase, ele verifica:

  • Se os deslocamentos horizontais estão dentro dos limites aceitáveis
  • O parâmetro de estabilidade global (α ou γz)
  • Que nenhuma barra atingiu seu limite de resistência indevidamente
  • Possíveis problemas no modelo que exijam correção

Documentação Gerada: Diagramas de esforços, planilhas de resultados, relatórios de processamento.


Etapa 6: Dimensionamento dos Elementos Estruturais

Objetivo: Calcular as dimensões finais e armaduras necessárias.

Com os esforços bem definidos, chega o momento crucial: dimensionar cada elemento estrutural. Na prática, essa é uma das etapas mais importantes do projeto. Portanto, requer grande conhecimento técnico.

Dimensionamento de Vigas de Concreto Armado

Para vigas, o engenheiro determina especificamente:

  • Altura da seção: Baseada nos momentos fletores positivos e negativos
  • Largura da seção: Geralmente definida por critérios de construção (múltiplos de 5 cm)
  • Armadura Longitudinal: Quantidade e diâmetro das barras que resistem à flexão
  • Armadura Transversal (Estribos): Barras que resistem ao esforço cortante

O software TQS, por exemplo, realiza esse dimensionamento automaticamente, considerando diagramas de envoltórias de esforços e critérios específicos definidos pelo engenheiro. Portanto, o trabalho fica muito mais ágil e preciso.

Dimensionamento de Pilares

Para pilares, o engenheiro calcula:

  • Dimensões da seção: Altura e largura necessárias para resistir à compressão
  • Armadura Longitudinal: Barras verticais de aço
  • Estribos de Confinamento: Para conter a armadura e melhorar a resistência do concreto

Dimensionamento de Lajes

As lajes, por sua vez, requerem especial atenção:

  • Espessura: Baseada em critérios de flecha e resistência
  • Armadura Inferior: Para resistir aos momentos positivos
  • Armadura Superior: Próximo aos apoios (momentos negativos)

Dimensionamento de Fundações

Para as fundações, o engenheiro calcula:

  • Dimensões de Sapatas: Área necessária para distribuir as cargas dos pilares
  • Profundidade: Baseada no laudo de sondagem
  • Armadura: Distribuída adequadamente na base

Verificações de Conformidade

Todas essas dimensões devem atender rigorosamente:

  • NBR 6118: Projeto de estruturas de concreto
  • NBR 8681: Ações e segurança nas estruturas
  • Critérios de durabilidade: Espessura de cobrimento de concreto adequada para classe de agressividade ambiental

Documentação Gerada: Plantas de forma com dimensões, especificações de materiais, memoriais de cálculo detalhados.


Etapa 7: Otimização do Projeto

Objetivo: Melhorar a eficiência técnica e econômica.

Após o dimensionamento inicial, muitas vezes é possível otimizar o projeto. Frequentemente, há oportunidades de melhoria:

  • Ajustar dimensões para reduzir custos de material sem comprometer segurança
  • Buscar uma solução mais elegante arquitetonicamente
  • Aumentar eficiência em casos onde há superdimensionamento desnecessário
  • Revisar locações de pilares para melhorar a circulação e funcionalidade

Esta iteração pode envolver comunicação com o arquiteto e o cliente. Especialmente, caso alterações afetem a forma do prédio. Portanto, a comunicação é essencial nesta etapa.


Etapa 8: Detalhamento da Armadura

Objetivo: Criar desenhos precisos de como cada armadura será executada.

O detalhamento é uma etapa extremamente importante. Fundamentalmente, é aqui que se especifica exatamente como cada ferro será cortado, dobrando e posicionado. Dessa forma, garante-se a qualidade da execução.

O Que É Detalhado?

Nesta fase, detalham-se cuidadosamente os seguintes elementos:

  • Diâmetro das barras: Qual bitola será utilizada (10 mm, 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm)
  • Comprimento das barras: Medida exata de corte
  • Posicionamento: Onde cada barra será posicionada (camadas de armadura, afastamentos)
  • Emendas: Como serão realizadas as emendas entre barras (sobreposição mínima)
  • Dobraduras: Ângulos e raios de curvatura das barras
  • Ganchos e espirais: Disposição de estribos e confinamento

Software Automatiza Essa Tarefa

Os softwares como TQS automatizam grande parte do detalhamento. Portanto, isso é muito benéfico:

  • Gera automaticamente as armaduras baseado no dimensionamento
  • Cria listas de corte e dobra (quantitativo de ferro)
  • Verifica comprimentos mínimos de emenda
  • Gera desenhos automaticamente

Documentação Gerada: Desenhos de detalhamento de cada elemento (vigas, pilares, lajes), listas de corte e dobra, quantitativos.


Etapa 9: Compatibilização com Outros Projetos

Objetivo: Garantir que o projeto estrutural não conflite com outras disciplinas.

Um projeto completo envolve múltiplas especialidades: arquitetura, hidráulica, elétrica, HVAC, etc. Desse modo, a compatibilização é essencial. Por isso, essa etapa não pode ser negligenciada.

A compatibilização assegura que:

  • As tubulações elétricas, hidráulicas e de ar-condicionado passam sem conflitar com a estrutura
  • Os shafts (espaços verticais) foram previstos adequadamente
  • As cargas de equipamentos foram consideradas no projeto estrutural
  • Todos os profissionais compartilham o mesmo entendimento do projeto

Na era do BIM (Building Information Modeling), isso se tornou muito mais eficiente. Com certeza, todos os modelos estão integrados e possíveis conflitos são identificados automaticamente.


Etapa 10: Revisão e Validação do Projeto

Objetivo: Garantir qualidade, segurança e conformidade.

Antes de emitir o projeto final, o engenheiro realiza uma revisão minuciosa. Nessa etapa, ele verifica:

  • Se todas as normas foram atendidas
  • Os cálculos principais
  • Os desenhos para clareza e completude
  • Especificações de materiais
  • Se o quantitativo está correto

Frequentemente, um colega experiente do escritório também revisa o projeto independentemente. Dessa maneira, garante-se a qualidade máxima. Portanto, essa dupla revisão é fundamental.


Etapa 11: Emissão da Documentação Final

Objetivo: Entregar ao cliente todos os documentos necessários para a construção.

O produto final de um projeto estrutural é um conjunto completo de documentos. Especificamente:

Para Estruturas de Concreto Armado, Normalmente Inclui:

  • Planta de Forma: Dimensões de todos os pilares, vigas e lajes de cada pavimento
  • Planta de Locação: Indicação precisa de onde cada elemento se localiza
  • Cortes e Elevações: Visualização vertical da estrutura
  • Detalhamento de Armaduras: Desenhos específicos mostrando como cada armadura é posicionada
  • Quantitativo de Material: Quantidade total de concreto, aço, fôrmas, etc.
  • Memorial de Cálculo: Documento técnico detalhando todos os cálculos realizados
  • Memorial Descritivo: Explicação de materiais, especificações e procedimentos
  • ART (Anotação de Responsabilidade Técnica): Documento que responsabiliza tecnicamente o engenheiro

Formatos de Entrega:

Atualmente, os projetos são entregues em diversos formatos:

  • Pranchas em PDF: Para visualização e impressão
  • Arquivo CAD/DWG: Para possíveis alterações futuras
  • Modelos 3D: Visualização em realidade aumentada, facilitando compreensão pela obra
  • Relatórios digitais: Memoriais em formatos editáveis

Etapa 12: Acompanhamento Durante a Construção

Objetivo: Garantir que a obra segue o projeto.

O papel do engenheiro não termina com a entrega dos desenhos. Portanto, ele deve acompanhar a execução ativamente:

  • Verificar se as dimensões estão sendo respeitadas
  • Avaliar a qualidade dos materiais utilizados
  • Inspecionar a posição correta das armaduras antes da concretagem
  • Autorizar mudanças necessárias durante a obra (sempre documentadas)
  • Realizar testes de resistência do concreto
  • Identificar e resolver problemas estruturais que surjam durante a construção

Este acompanhamento técnico é essencial. De fato, ele garante a qualidade final da estrutura e a segurança da construção.


Ferramentas e Softwares Essenciais

Para executar eficientemente cada etapa acima, o engenheiro estrutural utiliza diversas ferramentas especializadas:

Softwares de Análise e Dimensionamento:

  • TQS (CAD/TQS): Completo, integrado, normas ABNT
  • CYPECAD: Versátil, múltiplos sistemas estruturais
  • Eberick: Interface amigável, integração BIM
  • SAP2000: Análise avançada de estruturas complexas
  • Revit: BIM, integração com arquitetura

Softwares de Modelagem 3D:

  • AutoCAD: CAD tradicional em 2D/3D
  • Revit: BIM integrado

Ferramentas Auxiliares:

  • Microsoft Excel: Cálculos complementares
  • MATLAB: Análises numéricas avançadas
  • SkyCiv: Ferramentas online para análises rápidas

Normas Técnicas Que Regem Todo o Processo

Todas as etapas descritas acima devem seguir rigorosamente as normas técnicas brasileiras. Portanto, aqui estão as principais:

  • NBR 6118:2023: Projeto de estruturas de concreto – Procedimento. Esta é a norma fundamental para qualquer projeto em concreto armado
  • NBR 8681:2003: Ações e segurança nas estruturas – Procedimento. Define como calcular as ações sobre a estrutura
  • NBR 14931: Execução de estruturas de concreto – Procedimento
  • NBR 14855: Projeto, execução e controle de estruturas de concreto pré-moldado

Tempo Estimado para Cada Etapa

O tempo total de um projeto estrutural varia conforme a complexidade. Portanto, uma estimativa geral é:

  • Análise Preliminar: 1-2 semanas
  • Concepção Estrutural: 1-2 semanas
  • Análise Estrutural: 1-2 semanas
  • Dimensionamento: 1-2 semanas
  • Detalhamento: 2-4 semanas
  • Compatibilização: 1-2 semanas
  • Revisão e Validação: 1 semana

Total Aproximado: 8-15 semanas, dependendo da complexidade

Para edificações simples e pequenas, o processo pode ser mais rápido. Inversamente, para estruturas complexas, como torres, estruturas especiais ou com sistemas inovadores, pode levar meses.


Erros Comuns e Como Evitá-los

Durante o desenvolvimento de um projeto estrutural, alguns erros comuns ocorrem. Felizmente, é possível evitá-los:

Falta de Informações Iniciais: Pode levar a retrabalho significativo. Portanto, a solução é garantir coleta completa de dados desde o início.

Comunicação Inadequada: Entre arquiteto, estrutural e geotecnia. Por isso, a solução é realizar reuniões periódicas de projeto.

Compatibilização Inadequada: Conflitos descobertos durante a obra. Desse modo, a solução é usar BIM e compatibilizar sistematicamente.

Superdimensionamento: Estrutura mais cara do que necessário. Portanto, a solução é revisar e otimizar após análise inicial.

Negligência com Durabilidade: Especificação inadequada de cobrimento. Assim sendo, a solução é considerar classe de agressividade desde o início.


O Papel do Engenheiro Estrutural

Ao longo de todo este processo, o engenheiro estrutural é responsável por diversas funções críticas:

  • Tomar decisões técnicas baseadas em normas e experiência
  • Garantir a segurança da estrutura
  • Otimizar custos sem comprometer qualidade
  • Comunicar claramente com toda a equipe de projeto
  • Ser responsável tecnicamente (através da ART) pela estrutura
  • Acompanhar a execução e garantir conformidade

É uma profissão que exige conhecimento técnico profundo, responsabilidade ética e compromisso com a qualidade e segurança. Portanto, é uma carreira desafiadora e recompensadora.


Conclusão: Do Conceito à Construção

Um projeto estrutural é um documento vivo que evolui através de múltiplas etapas. Portanto, cada uma tem seu propósito específico. Desde a primeira conversa com o cliente até a entrega das pranchas finais na obra, cada detalhe importa. Desse modo, atenção total é necessária.

Compreender esse processo ajuda proprietários, arquitetos e construtores a apreciarem o trabalho minucioso envolvido. Assim sendo, eles reconhecem a importância de criar uma estrutura segura, econômica e durável. Não é apenas sobre desenhos – é, fundamentalmente, sobre garantir que as construções em que as pessoas vivem e trabalham sejam seguras e bem projetadas. Com efeito, a responsabilidade é grande.

Se você está iniciando um projeto de construção, agora você entende melhor o que vai acontecer na fase estrutural. Portanto, saiba que o engenheiro vai levar sua ideia do conceito inicial até se tornar uma estrutura real.

Projeto Elétrico Integrado: Segurança e Eficiência

Projeto Elétrico Integrado: Segurança e Eficiência

Projeto elétrico integrado une instalações elétricas, SPDA e sistemas de comunicação à estrutura e arquitetura, evitando conflitos e otimizando desempenho. Segue normas ABNT para compatibilização em BIM, reduzindo riscos de falhas em até 30%.​

Componentes Essenciais

Instalações elétricas incluem quadros de distribuição dimensionados por carga, cabos subterrâneos e iluminação LED eficiente. SPDA (Proteção contra Descargas Atmosféricas) usa para-raios e malhas de aterramento para edifícios altos.​

  • Quadros gerais com disjuntores termomagnéticos.
  • Circuitos dedicados para ar-condicionado e elevadores.
  • Sistemas de dados com cabeamento estruturado Cat6.​

Integração com Outras Disciplinas

Compatibilização ocorre via BIM, alinhando eletrodutos à estrutura de concreto e hidrossanitário. Evita sobreposições, como fios cruzando vigas, e garante ventilação para painéis.​

DisciplinaIntegração com ElétricoNorma ABNT
EstruturalPassagem de eletrodutos em lajesNBR 6118 ​
HidrossanitárioSeparação de tubulaçõesNBR 8160 ​
SPDAAterramento comumNBR 5410 ​

Benefícios para Segurança e Eficiência

Reduz consumo energético com automação e sensores, além de prevenir incêndios por sobrecarga. Manutenção preventiva segue inspeções anuais, prolongando vida útil em 15 anos.

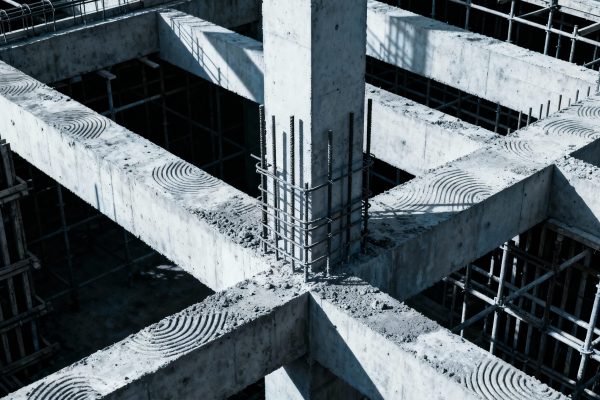

Estrutura: o Alicerce da engenharia

Estrutura: O Alicerce da Engenharia e da Segurança nas Construções

Quando observamos uma edificação imponente, seja um arranha-céu ou uma residência moderna, raramente pensamos no que realmente a mantém de pé. No entanto, por trás de cada parede, cada andar e cada detalhe arquitetônico, existe um sistema complexo e fundamental: a estrutura. Ela funciona como o verdadeiro esqueleto de qualquer construção, sendo assim responsável por garantir estabilidade, segurança e durabilidade ao longo de décadas.

Neste artigo, portanto, vamos explorar profundamente o universo das estruturas na engenharia civil, desde seus elementos básicos até as normas técnicas que regem sua execução. Se você é profissional da área, estudante ou simplesmente tem curiosidade sobre como as construções funcionam, este conteúdo é para você.


O Que É Estrutura na Construção Civil?

Definimos a estrutura de uma edificação como o conjunto de elementos que suportam e transmitem todas as suas cargas para o solo de forma segura e eficiente. Em outras palavras, assim como o esqueleto humano sustenta o corpo, a estrutura de um prédio mantém todos os seus componentes integrados e funcionais.

Entre os principais elementos que compõem uma estrutura, destacamos as fundações, pilares, vigas e lajes. Cada um desses componentes desempenha um papel específico e, ao mesmo tempo, essencial no sistema estrutural, trabalhando de forma integrada para garantir a integridade da edificação.

Por conseguinte, a escolha do sistema estrutural representa um dos aspectos de maior relevância no projeto, pois impacta profundamente o orçamento, a linguagem arquitetônica e, principalmente, a segurança da edificação.


Os Principais Elementos Estruturais

1. Fundações: A Base de Tudo

As fundações constituem os elementos estruturais que fazem a interface entre a edificação e o solo. Sua principal função é, antes de mais nada, transmitir as cargas da construção para o terreno, garantindo assim a estabilidade e a durabilidade da estrutura.

Existem dois tipos principais de fundações:

Fundações Superficiais (Rasas): Geralmente, construímos estas fundações a pequenas profundidades (até 3 metros), utilizando-as em solos estáveis e com menor peso de construção. Entre os tipos mais comuns estão sapatas, blocos e radier.

Fundações Profundas: Por outro lado, indicamos as fundações profundas quando o solo resistente está em camadas mais fundas, sendo ideais para construções mais pesadas. Elas incluem estacas, tubulões e outros elementos.

A escolha do tipo de fundação depende de diversos fatores, como a natureza do solo, a grandeza das cargas e, claro, o orçamento disponível.

2. Pilares: Os Sustentáculos Verticais

Os pilares são elementos verticais que recebem as cargas das vigas e, em seguida, as transferem para a fundação. Por essa razão, eles são fundamentais para a estabilidade da construção, projetados para suportar principalmente esforços de compressão.

O engenheiro calculista deve dimensionar os pilares corretamente na fase inicial do projeto, pois eles servem de base para os demais componentes estruturais. Além disso, a quantidade e o posicionamento dos pilares influenciam diretamente na distribuição de cargas.

3. Vigas: Distribuidoras de Cargas

As vigas, por sua vez, são elementos horizontais que suportam as lajes, distribuindo as cargas para os pilares. Consequentemente, elas são essenciais para a estabilidade da estrutura, e seu dimensionamento correto evita deformações e fissuras.

Basicamente, as vigas trabalham sob esforços de flexão, transferindo as cargas das lajes aos pilares de forma equilibrada.

4. Lajes: As Superfícies de Distribuição

Da mesma forma, as lajes são elementos planos que distribuem as cargas da construção para as vigas e pilares. Elas não apenas formam os pisos e tetos dos edifícios, mas também podem ser feitas de concreto armado, pré-moldado ou outros materiais.

Apesar de sua importância, a laje não é um item obrigatório em todas as construções. Geralmente, a utilizamos com mais frequência quando se deseja verticalizar a obra ou garantir proteção térmica e acústica.


Tipos de Estruturas na Construção Civil

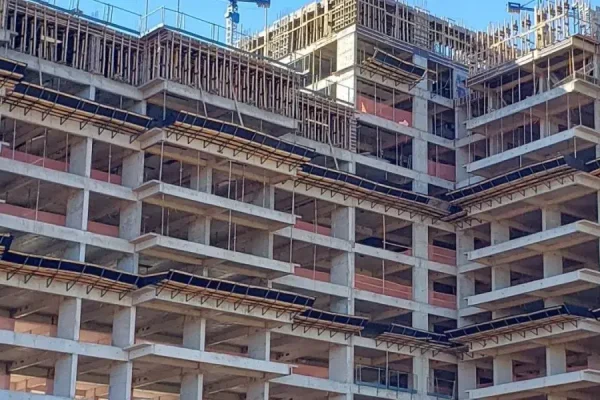

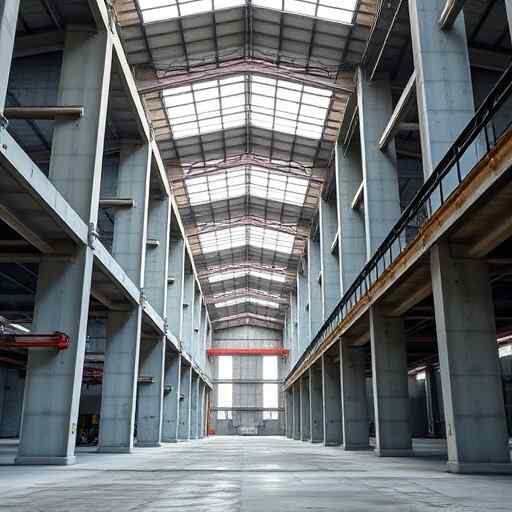

Estruturas de Concreto Armado

O concreto armado, que combina concreto e barras de aço, é um dos tipos de estruturas mais comuns no Brasil, principalmente por sua eficácia e durabilidade. Nós produzimos o concreto a partir da mistura de cimento, agregados e água, podendo receber aditivos conforme a necessidade.

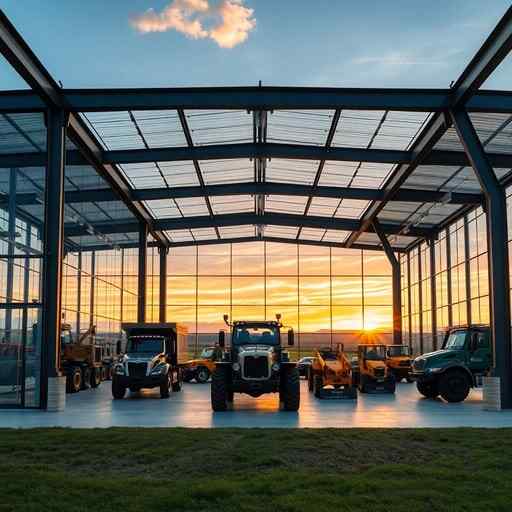

Estruturas Metálicas

As estruturas metálicas utilizam perfis de aço como elementos principais. Geralmente, as recomendamos para grandes vãos, como pontes e coberturas industriais, pois oferecem vantagens como rapidez de montagem e redução de desperdício.

Alvenaria Estrutural

Neste sistema, as paredes de alvenaria não atuam apenas como vedação; elas também fazem parte do sistema estrutural, suportando as cargas da edificação.

Steel Frame e Wood Frame

Ambos são sistemas de construção industrializados, nos quais as peças chegam prontas ao canteiro. Consequentemente, isso aumenta a agilidade da construção e diminui a taxa de desperdício.


Cálculo Estrutural: Garantindo Segurança e Estabilidade

O cálculo estrutural consiste no uso da matemática e da física para dimensionar uma estrutura sujeita a esforços. É através desse processo técnico que o engenheiro civil determina as características dos elementos estruturais da obra.

Por Que o Cálculo Estrutural é Essencial?

Segurança: Primeiramente, o principal objetivo do cálculo é garantir que a execução do sistema da obra seja segura. Através do dimensionamento correto, podemos prever o comportamento da estrutura.

Conformidade com Normas: Além disso, o cálculo estrutural garante que a estrutura atenda a todas as normas técnicas vigentes, como a NBR 6118.

Otimização de Recursos: Um cálculo bem-feito também evita superdimensionamentos, o que reduz custos sem comprometer a segurança.

Durabilidade: Finalmente, estruturas bem dimensionadas apresentam melhor desempenho ao longo do tempo, reduzindo a necessidade de manutenções.


Segurança Estrutural: Conceitos e Importância

Segurança estrutural é a condição em que uma estrutura opera com o desempenho esperado, ou seja, sua capacidade de resistir às solicitações com uma margem de segurança adequada.

No Brasil, a norma ABNT NBR 6118:2014 estabelece critérios rigorosos de segurança que todos os projetos devem seguir. Esta norma define, por exemplo, critérios de segurança, parâmetros de durabilidade e métodos de cálculo.

Adicionalmente, a NBR 14931:2004 complementa esses requisitos, abrangendo todas as atividades de execução, como fôrmas, armaduras e concretagem.


Patologias Estruturais: Identificação e Prevenção

As patologias estruturais são problemas que comprometem o desempenho, a segurança ou a durabilidade de uma edificação. Portanto, conhecer as principais patologias é fundamental para preveni-las e tratá-las.

Principais Patologias Estruturais

Fissuras e Trincas: Elas podem surgir por diversas razões, por exemplo, sobrecarga, retração do cimento, ou recalque da fundação.

Corrosão de Armaduras: Esta é uma das patologias mais graves, pois resulta na deterioração do aço, comprometendo a resistência estrutural.

Colapso Estrutural: A patologia mais grave, que se caracteriza pela perda de capacidade de suporte da estrutura. Geralmente, deficiências no projeto, materiais de baixa qualidade ou falhas na execução podem causá-lo.

Prevenção de Patologias

A prevenção é sempre mais econômica que a correção. Por isso, algumas medidas fundamentais incluem um bom projeto estrutural, o uso de materiais de qualidade e a execução rigorosa seguindo as normas técnicas.


Inspeção e Manutenção Estrutural

A inspeção estrutural predial é o processo que avalia a condição das estruturas de um edifício, com o objetivo de identificar danos que possam comprometer a segurança.

Quando Realizar Inspeções?

Devemos realizar as inspeções em momentos estratégicos, por exemplo:

  • Após a conclusão de obras
  • Periodicamente, para edificações em uso
  • Após eventos anormais, como enchentes ou incêndios
  • Antes de grandes reformas

Reforma e Reforço Estrutural

Uma reforma estrutural envolve intervenções técnicas para modificar, reforçar ou reparar a estrutura de um edifício. Nós executamos essas ações para corrigir problemas ou para modernizar um prédio.

Quando uma Reforma Estrutural é Necessária?

Algumas situações indicam a necessidade de intervenção, como a presença de rachaduras significativas ou a necessidade de ampliação do edifício. É fundamental que engenheiros especializados acompanhem todas as reformas para garantir a segurança.


Conclusão: A Estrutura Como Pilar da Segurança

Sem dúvida, a estrutura é o elemento mais crítico de qualquer edificação. Ela representa a diferença entre uma construção segura e um risco iminente. Sendo assim, compreender seus elementos, cálculos e normas é fundamental para todos os profissionais da área.

Investir em um projeto estrutural bem elaborado não é apenas uma questão técnica; é, acima de tudo, uma questão de responsabilidade com as pessoas. A engenharia moderna nos permite construir com cada vez mais segurança, mas, ainda assim, nada substitui o conhecimento técnico e o compromisso ético.

Ao planejar, executar ou manter uma estrutura, lembre-se sempre: você está construindo não apenas um edifício, mas o alicerce da segurança e do bem-estar de inúmeras pessoas.

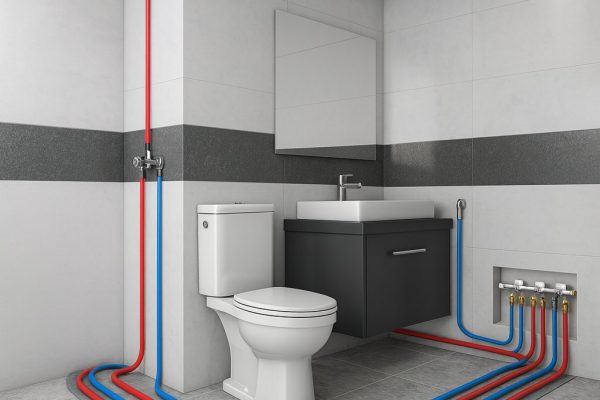

TUBULAÇÃO PEX O QUE É, COMO FUNCIONA E POR QUE USAR NA OBRA

TUBULAÇÃO PEX: O QUE É, COMO FUNCIONA E POR QUE USAR NA OBRA

A tubulação em PEX tem ganhado forte presença na construção civil moderna. É prática, segura, flexível e reduz riscos de vazamento. A seguir, apresento um texto direto, bem estruturado e ideal para blog de engenharia.

Introdução

A tubulação PEX (polietileno reticulado) tornou-se referência na construção civil moderna. Isso acontece porque o material oferece flexibilidade, segurança e durabilidade superiores em comparação com sistemas tradicionais. Assim, o PEX passou a ser uma solução cada vez mais adotada em obras que exigem desempenho e confiabilidade.

O que é a tubulação PEX

O PEX é um polímero flexível, resistente a pressão e variações térmicas. Além disso, ele passa por um processo de reticulação que reforça sua estrutura, garantindo maior estabilidade e vida útil. Portanto, trata-se de uma opção que une praticidade e resistência para redes hidráulicas residenciais e prediais.

Principais benefícios do PEX

1. Instalação rápida e limpa

A flexibilidade do tubo permite curvas naturais sem conexões. Como resultado, a instalação fica mais simples, rápida e com menos pontos de possível vazamento.

2. Durabilidade elevada

O PEX suporta altas temperaturas e não sofre corrosão. Consequentemente, mantém o desempenho ao longo de muitos anos, inclusive em sistemas de água quente.

3. Segurança contra vazamentos

As conexões mecânicas de alta vedação garantem uniões mais seguras. Além disso, o número reduzido de emendas diminui falhas e retrabalhos.

4. Conforto acústico

O material absorve ruídos e vibrações. Dessa forma, o sistema é mais silencioso, especialmente em edifícios residenciais.

5. Versatilidade de aplicação

O PEX é indicado para água fria, água quente, pisos aquecidos e aquecimento solar. Por outro lado, seu uso também é vantajoso em retrofit, pois facilita a passagem por espaços reduzidos.

Funcionamento do sistema PEX na prática

Distribuição por coletores

O sistema tipo “raquete” utiliza coletores que distribuem a água individualmente para cada ponto. Assim, qualquer manutenção fica mais simples, pois é possível isolar apenas um trecho sem comprometer toda a unidade.

Curvas sem conexões

Como o tubo é flexível, ele permite curvas suaves sem necessidade de joelhos. Isso reduz perdas de carga e, consequentemente, melhora o desempenho geral do sistema.

Aplicação em shafts e drywall

A leveza do PEX facilita instalações em locais estreitos. Além disso, a flexibilidade evita cortes excessivos em alvenaria, tornando o processo menos invasivo.

Teste de estanqueidade eficiente

Com menos conexões e melhor vedação, o teste de pressão ocorre de forma mais rápida e confiável. Portanto, a etapa de validação hidráulica se torna mais segura.

Limitações e cuidados

Apesar de suas vantagens, o PEX exige alguns cuidados essenciais. Primeiramente, ele não deve ficar exposto ao sol, pois os raios UV danificam o material. Além disso, é importante utilizar ferramentas adequadas e respeitar as normas técnicas do fabricante. Entretanto, quando esses cuidados são seguidos, o sistema opera com excelente desempenho.

Conclusão

A tubulação PEX representa um avanço significativo na engenharia. Ela oferece instalação ágil, alta durabilidade e operação segura. Além disso, seu desempenho em sistemas de água quente e fria a torna uma solução completa para obras modernas. Dessa forma, adotar o PEX é uma decisão estratégica para quem busca eficiência, redução de manutenção e qualidade no empreendimentos.

O Que é uma Subestação Elétrica e Como Ela Funciona

O Que é uma Subestação Elétrica e Como Ela Funciona

As subestações elétricas exercem um papel essencial no sistema de energia. Dessa forma, elas garantem segurança, estabilidade e continuidade no fornecimento para consumidores, indústrias e empreendimentos.

O que é uma subestação elétrica

Uma subestação reúne equipamentos que transformam níveis de tensão e controlam o fluxo de energia. Ou seja, ela organiza e protege a rede elétrica durante toda a operação.

Por que ela é necessária

A transmissão de energia ocorre em tensões elevadas, enquanto o consumo exige níveis menores. Por isso, a subestação ajusta essa diferença. Além disso, ela reduz riscos, melhora a eficiência e evita interrupções.

Como uma subestação funciona

O funcionamento ocorre em três etapas simples:
Primeiro, a subestação recebe energia em alta ou média tensão.
Depois, os transformadores ajustam a tensão conforme a demanda.
Por fim, o sistema distribui a energia para consumidores com proteção total. Consequentemente, toda a rede opera com mais estabilidade.

Principais componentes

A subestação utiliza diversos equipamentos para garantir desempenho. Entre eles, destacam-se:

  • Transformadores: alteram a tensão de acordo com o uso.
  • Disjuntores: interrompem falhas e evitam danos.
  • Seccionadoras: isolam trechos para manutenção.
  • Barramentos: distribuem a energia internamente.
  • Sistemas de proteção e controle: monitoram, identificam falhas e atuam automaticamente.

Assim, cada elemento contribui diretamente para a segurança da operação.

Tipos de subestações

A rede utiliza diferentes modelos conforme a aplicação. No entanto, os mais comuns são:

  • Abertas (outdoor): operam bem em áreas amplas e tensões mais altas.
  • Abrigadas (indoor): funcionam melhor em ambientes urbanos ou industriais.
  • Blindadas (GIS): oferecem alta segurança e ocupam pouco espaço, inclusive em locais restritos.

Onde elas são usadas

As subestações atendem indústrias, condomínios, redes públicas e empreendimentos privados. Logo, elas suprem qualquer ambiente que exige energia estável e controlada. Dessa forma, garantem desempenho e segurança para toda a instalação.

Conclusão

As subestações sustentam a qualidade do fornecimento elétrico. Portanto, entender seu funcionamento ajuda a reconhecer sua importância para sistemas modernos. Em resumo, elas transformam, protegem e distribuem energia com eficiência e confiabilidade.

GLP em Condomínios: O Guia Completo para Síndicos e Moradores

GLP em Condomínios: O Guia Completo para Síndicos e Moradores

O uso de GLP em condomínios é comum e eficiente. No entanto, ele exige segurança, manutenção e conformidade. Além disso, normas técnicas determinam como tudo deve operar. Por isso, este guia explica o essencial sobre o sistema. Consequentemente, síndicos e moradores entendem exatamente como agir. Assim, o condomínio funciona com segurança total.

O que é GLP e por que ele é usado em condomínios?

O GLP é um combustível estável e de alto desempenho. Assim, ele é ideal para fogões, aquecedores e água quente. Além disso, sua eficiência reduz custos no dia a dia. Por isso, condomínios preferem esse tipo de gás. Consequentemente, ele se tornou uma solução amplamente adotada.

Condomínios escolhem o GLP porque:

  • Possui ótimo custo-benefício
  • Permite armazenamento seguro
  • Mantém fornecimento constante

Dessa forma, ele atende às necessidades de empreendimentos residenciais.

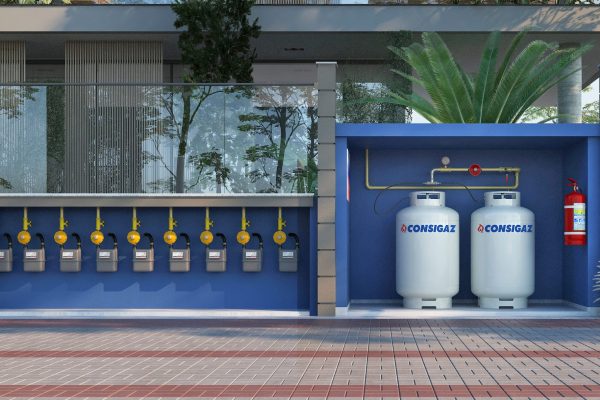

Como funciona a central de GLP no condomínio

A central concentra cilindros ou tanques. A partir disso, o gás segue pelas tubulações até as unidades. Dessa maneira, a distribuição ocorre de forma contínua. Além disso, reguladores e válvulas controlam a pressão. Por isso, qualquer falha precisa ser corrigida rapidamente.

A central inclui:

  • Cilindros ou tanque
  • Reguladores
  • Abrigos ventilados
  • Tubulações
  • Válvulas
  • Exaustão e ventilação

Assim, a estrutura deve obedecer às normas da NBR 15514. Consequentemente, o sistema se mantém seguro.

Responsabilidade do síndico

O síndico é o responsável técnico-administrativo. Por isso, ele deve controlar todo o sistema. Além disso, precisa garantir manutenção e inspeção. Dessa forma, evita riscos e penalidades. Consequentemente, o condomínio permanece regular.

Principais obrigações:

  • Manter inspeções atualizadas
  • Emitir laudos e ARTs
  • Cumprir normas dos Bombeiros
  • Evitar improvisos
  • Registrar todo procedimento

Assim, o síndico contribui diretamente para a segurança coletiva.

Responsabilidade dos moradores

Os moradores também influenciam a segurança. Afinal, pequenas atitudes evitam grandes problemas. Além disso, o uso correto reduz riscos internos. Por isso, é importante seguir recomendações. Consequentemente, todos se beneficiam.

Eles devem:

  • Evitar alterações internas
  • Usar equipamentos certificados
  • Testar vazamentos com água e sabão
  • Informar cheiro de gás imediatamente
  • Manter ventilação adequada

Assim, o sistema funciona sem falhas. Além disso, a segurança aumenta significativamente.

Principais riscos quando não há manutenção

A falta de manutenção gera riscos reais. Entre eles, estão vazamentos, incêndios e explosões. Além disso, pode ocorrer intoxicação por gás. Como resultado, acidentes graves tornam-se mais prováveis. Por isso, a manutenção preventiva é indispensável. Consequentemente, o sistema se mantém protegido.

Manutenção obrigatória e periodicidade

A manutenção deve seguir periodicidade técnica. Além disso, tudo precisa ser documentado corretamente. Por isso, o condomínio deve aplicar inspeções frequentes. Consequentemente, o fornecimento se mantém seguro.

Etapas essenciais:

  • Inspeção anual
  • Teste de estanqueidade
  • Laudo técnico com ART
  • Revisão de válvulas
  • Checagem de ventilação
  • Organização do abrigo

Assim, o sistema opera com confiabilidade. Além disso, evita interrupções inesperadas.

Sinais de alerta que exigem ação imediata

Existem sinais que indicam risco. Entre eles, estão:

  • Cheiro de gás
  • Chamas amareladas
  • Vibração de reguladores
  • Ruídos incomuns
  • Cilindros danificados

Caso isso ocorra, o síndico deve agir rapidamente. Assim, o problema é solucionado antes de se agravar. Além disso, a intervenção imediata reduz riscos maiores.

Normas que regulam o uso de GLP em condomínios

As normas técnicas são obrigatórias. Além disso, elas orientam instalação, manutenção e operação. Por isso, o condomínio deve seguir todas.

Principais normas:

  • NBR 15514
  • NBR 15358
  • NBR 13523
  • NBR 8419
  • Regras do Corpo de Bombeiros

Consequentemente, o sistema permanece dentro dos padrões exigidos. Assim, evita multas e irregularidades.

Vantagens do GLP quando tudo está correto

Quando o sistema está em conformidade:

  • O abastecimento se torna estável
  • A segurança aumenta
  • A operação fica confiável
  • Os custos diminuem
  • Os equipamentos duram mais

Ou seja, o GLP entrega excelente desempenho. Além disso, oferece conforto e economia para todos.

Conclusão

O GLP é seguro e eficiente, desde que seja administrado corretamente. Por isso, síndicos devem priorizar manutenção e laudos. Além disso, moradores precisam seguir boas práticas. Dessa maneira, o condomínio opera com segurança. Consequentemente, todos usufruem de um sistema confiável. Assim, o GLP se mantém como uma das melhores opções para condomínios.

Receba Uma Análise Técnica Gratuita

Cadastre-se para receber uma análise completa do seu projeto totalmente de graça
